Una vez que se desarrollan calibraciones sólidas para los instrumentos NIR, las mediciones son rápidas y simples de operar. Pero el desarrollo de la calibración inicial puede ser un desafío de enormes proporciones; para algunos productos, puede llevar meses o incluso años adquirir un conjunto de datos con un rango de calibración suficiente y variación de muestra. Es por eso que, en lugar de comenzar el desarrollo de la calibración desde cero, es preferible transferir las calibraciones existentes que tanto le costó ganar a su nuevo y brillante sistema NIR para que pueda comenzar a recopilar datos lo antes posible.
Analicemos cómo es la transferencia de calibración BUCHI NIR.
Las calibraciones NIR generalmente se desarrollan en un instrumento específico. Básicamente, esto significa que cada modelo de calibración tendrá su propio rango espectral, resolución espectral y ruido incorporados. El escenario ideal para la transferencia de calibraciones es transferir calibraciones entre unidades con configuraciones y especificaciones de hardware similares.
ProxiMate utiliza una matriz de fotodiodos con una rejilla de difracción fija en lugar de un interferómetro para dispersar la luz en sus longitudes de onda características.
Si bien la tecnología de
matriz de diodos del
ProxiMate significa que es más
resistente para los entornos que no son de laboratorio que los sistemas
FT-NIR, la compensación es que no puede igualar el
rango espectral y la
resolución de los sistemas
FT-NIR de gama alta. No obstante, las
calibraciones desarrolladas en sistemas
FT-NIR normalmente funcionarán igual de bien en sistemas de
matriz de diodos. Podemos usar cifras estadísticas básicas de mérito, como el
error estándar de predicción (SEP) para juzgar qué tan bien se transfieren estas
calibraciones. Sin embargo, es importante tener en cuenta que aunque las calibraciones desarrolladas en un instrumento
FT-NIR de gama alta generalmente se pueden
transferir a otro instrumento de
calidad equivalente o a un sistema de matriz de diodos, la
transferencia de una calibración desarrollada en un sistema
NIR dispersivo a un sistema
FT-NIR es menos probable que tenga éxito. Esto quiere decir que puede transferir de gama alta a gama baja, pero no de baja a alta.
La herramienta que utiliza
BUCHI NIR para la transferencia de calibración es
Transpec . Transpec permite
transferir calibraciones de un sistema NIR a otro. En este ejemplo, consideremos transferir una
calibración de un
BUCHI FT-NIR (Instrumento A) a un sistema
ProxiMate (Instrumento B). El
flujo de trabajo de Transpec para transferir calibraciones de un sistema a otro es:
1- Seleccione al menos 20 muestras representativas con una amplia gama de valores de referencia de propiedades.
2- Asigne ID a cada una de estas 20 muestras (es decir, "Muestra1", "Muestra2"...)
3- Mida las 20 muestras en el Instrumento A (por ejemplo, un NIRFlex N-500). Asegúrese de asignar los ID del paso 2 a las medidas espectrales correctas.
4- Exporte los datos espectrales del Instrumento A y guarde los archivos en una ubicación conocida.
5- Mida las 20 muestras nuevamente, esta vez en el Instrumento B (aquí, el ProxiMate). Asegúrese de asignar los ID del paso 2 a las medidas espectrales correctas.
6- Exporte los datos espectrales del Instrumento B y guarde los archivos en una ubicación conocida.
7- Proporcione una hoja de cálculo que identifique los respectivos ID de muestra de cada instrumento. Deben identificarse fácilmente para permitir la vinculación de los datos del Instrumento A con los del Instrumento B (consulte la Tabla 1 a continuación).
8- Envíe una carpeta que contenga los dos conjuntos de archivos espectrales, la hoja de cálculo y todas las calibraciones para las propiedades del Instrumento A que se transferirán al Instrumento B (p. ej., los modelos de calibración para proteína, ceniza y humedad en la harina de maíz).
9- BUCHI aplicará Transpec a los datos.
10- ¡Recibirá aplicaciones transferidas que están listas para usar en su nuevo Instrumento B!
.jpg)
/>

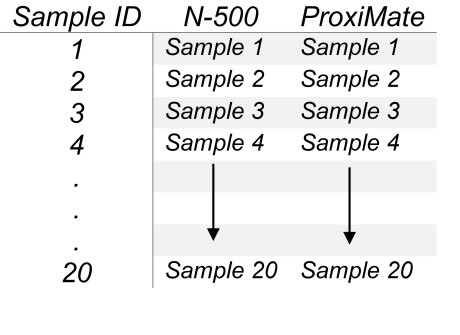

Tabla 1. Ejemplo de tabla de muestra.
La Figura 1 (debajo) muestra un ejemplo de Transpec, específicamente la transferencia de una calibración de humedad de un instrumento FT-NIR a un ProxiMate. El gráfico muestra los resultados de predicción de las muestras de un NIRFlex N-500 frente a los resultados de predicción de las muestras medidas en un sistema ProxiMate. Después de utilizar Transpec para procesar los datos, los resultados del ProxiMate concuerdan con los resultados del NIRFlex N-500.

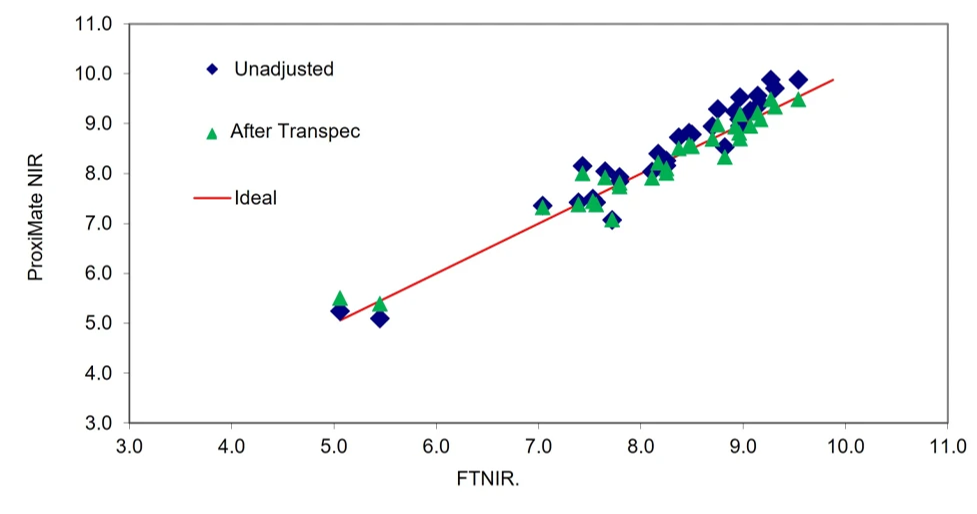

Figura 1. Datos de predicción de FT-NIR comparados con datos de ProxiMate NIR. La serie azul muestra los datos sin ajustar, mientras que la serie verde muestra los datos después del ajuste con Transpec.
Transpec tampoco se limita a transferir calibraciones entre sistemas BUCHI NIR. Las calibraciones existentes de una unidad NIR que no sea de BUCHI se pueden transferir a una unidad NIR de BUCHI siempre que las calibraciones estén disponibles en un formato de archivo compatible (preferiblemente JCAMP ). El flujo de trabajo de Transpec sería similar a los pasos antes mencionados.
Transpec es una herramienta valiosa que permite transferir años de datos de calibración recopilados en un instrumento existente a un nuevo instrumento para que pueda comenzar a usarlo de inmediato.
